Proxmox Network： OVS 與 SDN

前言

這篇算是整理我設定 CCNS 的 PVE 集群的一些經驗，還有對於 OVS 與 SDN 的理解

OVS

Open vSwitch 我記得是在 PVE v6 還是 v7 的時候加入的，如果對於 vmbr 的需求只有傻瓜交換機的功能，那麼使用 OVS 和 Linux Bridge 體驗是相同的，不過如果有使用到 vlan 的功能，那麼我覺得 OVS 的設定比較容易理解，架構類似於一台交換機，不需要去處理 Linux Bridge 的 vlan-aware 之類的選項。

有關 OVS 的概念，我是從這篇文章中參考的，有興趣可以查看( Proxmox VE + Ceph 超融合项目实战（第五部分：虚拟网络） - Varden - 博客园^[1] )

OVS 創建一個 vmbr 可以理解為建立一個交換機，將一個網口加入 OVS Bridge 中相當於給這個交換機加上一個網路接口，而原本的接口變為 OVS Port。

如果 OVS Port 沒有設定 vlan，則這個接口相當於以下的設定，在 OVS Bridge 沒有 vlan，作為傻瓜交換機時，就是一個 Port，當 OVS Bridge 內有 vlan 時， OVS Port 則是相當於 trunk port，可以直接和其他交換機的 trunk 互連互通，也可設定 trunk vlan filter，只允許特定 vlan。

!
interface GigabitEthernet1/0/1
 switchport trunk native vlan 1
 switchport trunk encapsulation dot1q
 switchport mode trunk
!

如果 OVS Port 設定了 vlan tag，則接口相當於以下的設定，作為交換機的 access port，也可直接接入其他無 vlan 的交換機。

!
interface GigabitEthernet1/0/1
 switchport access vlan 100
 switchport mode access
!

除了實體的 OVS Port，還可以建立虛擬的 OVS IntPort，相當於在主機上建立了一個虛擬的網卡，並且連接到 OVS Bridge 上，以下就是相當於連接到 OVS Bridge vlan 100 的 access port。

以上就是 OVS Bridge 的基本設定

OVS Bond

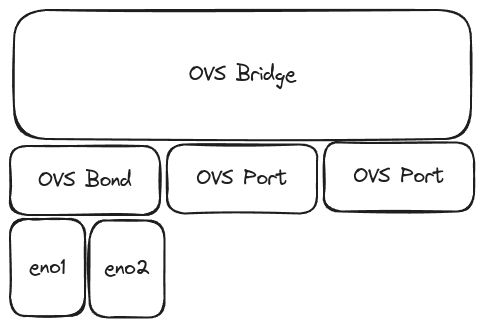

OVS 同樣也可以使用 Bond，但是不能與 Linux Bond 混用，需要使用 OVS Bond 建立，結構類似於這樣， OVS Bond 類似於 OVS Port

機器有的網路介面如下，目標是將四個網路介面聚合

首先需要先建立一個空的 OVS Bridge

接著建立 OVS Bond，選擇剛建立的 OVS Bridge，可以在 OVS options 的地方加上other_config:lacp-time=fast

剩下的建立 OVS IntPort 與前面方法相同

另一側連接的交換機可以這樣設定來達成鏈路聚合，假設 eno1~4 分別連接到 GigabitEthernet1/0/1 - 4

!
interface Port-channel1
 switchport trunk encapsulation dot1q
 switchport mode trunk
!
interface GigabitEthernet1/0/1
 switchport trunk encapsulation dot1q
 switchport mode trunk
 channel-group 1 mode active
 lacp rate fast
!
interface GigabitEthernet1/0/2
 switchport trunk encapsulation dot1q
 switchport mode trunk
 channel-group 1 mode active
 lacp rate fast
!
interface GigabitEthernet1/0/3
 switchport trunk encapsulation dot1q
 switchport mode trunk
 channel-group 1 mode active
 lacp rate fast
!
interface GigabitEthernet1/0/4
 switchport trunk encapsulation dot1q
 switchport mode trunk
 channel-group 1 mode active
 lacp rate fast
!

這樣就可以成功的與 OVS Bond 達成 LACP 的鏈路聚合

SDN

SDN (Software-Defined Networkin)，中文為軟體定義網路，我使用他最大的原因是方便在 PVE 中對網路進行權限管理，可以細分每個 vlan 誰能使用，也能將 vlan 變為 VNet，用戶就不用記憶 vlan 的數字是哪個，只要從 VNet 的名字判斷就可以了
可以在 Datacenter 的選單下找到 SDN，首先需要建立 Zone
Proxmox 的 SDN Zone type 有這幾種，一般的使用者應該都是使用 VLAN 即可，設定如下， Bridge 為每個節點上使用 vmbr 的名字
